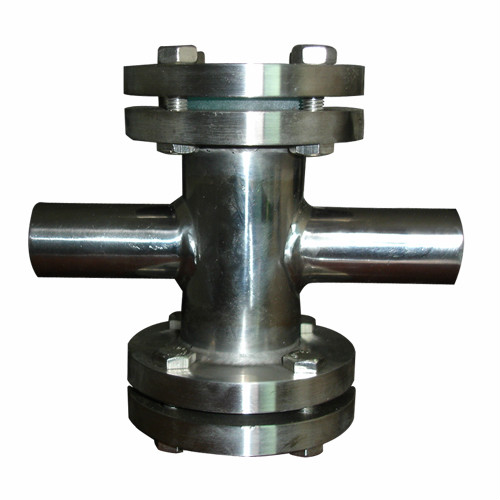

直通水流指示器
產品特點：
1、安裝尺寸小，而且驅動力矩小，
2、操作簡便、迅速，
3、具有良好的流量調節功能和關閉密封特性。
應用領域：
用于測量液體、氣體的介質的渾濁程度及是否流動。
直通水流指示器是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。
|
本體材質 |
碳鋼和不銹鋼 |
|
視窗材 |
鋼化硼硅玻璃（耐壓2.5MPa，耐溫≤250℃） 石英玻璃（耐壓10MPa，耐溫≤800℃） 鋁硅玻璃（6.4MPa-25MPa，耐溫≤400℃不能耐高溫及酸堿介質） |
|
密封件材 |
丁腈橡膠，聚四氟乙烯 |
|
（直通水流指示器）選型 |
（直通水流指示器）說明 |
|||||
|
SG-ZT |
-□ |
/□ |
/□ |
/□ |
/□ |
|
|
儀表口徑 |
20 |
|
|
|
|
DN20mm |
|
25 |
DN25mm |
|||||
|
32 |
DN32mm |
|||||
|
40 |
DN40mm |
|||||
|
50 |
DN50mm |
|||||
|
65 |
DN65mm |
|||||
|
80 |
DN80mm |
|||||
|
100 |
DN100mm |
|||||
|
125 |
DN125mm |
|||||
|
*** |
特殊口徑（需定制） |
|||||
|
最高耐壓值 |
16 |
1.6MPa |
||||
|
25 |
2.5MPa |
|||||
|
64 |
6.4MPa |
|||||
|
100 |
10MPa |
|||||
|
250 |
25MPa |
|||||
|
主體材質 |
S |
不銹鋼 |
||||
|
C |
碳鋼 |
|||||
|
連接形式代號 |
H |
法蘭 |
||||
|
L |
螺紋 |
|||||
|
法蘭尺寸 |
** |
新國標法蘭（用戶指定） |
||||
