一體化溫度變送器
應用領域：
廣泛應用于各種需要進行溫度測量的領域。產品特點：
- 1、具有線性化校正功能，具有冷端溫度自動補償功能；
- 2、壓簧式感溫元件，抗震性能好 ；
- 3、測量范圍大，測量精度高；
- 4、機械強度高，耐壓性能好；
- 5、響應時間短。

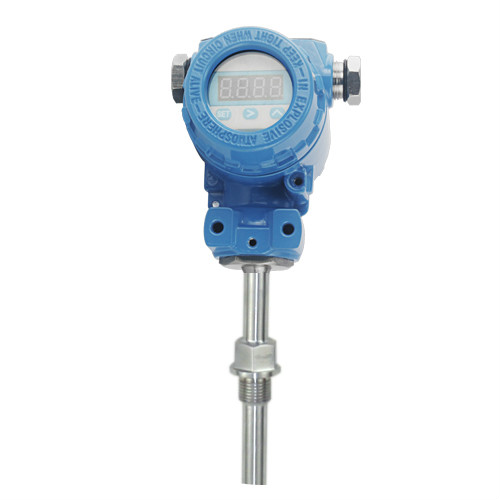

一體化溫度變送器是溫度儀表中的現場安裝式溫度變送單元。BL-W102一體化溫度變送器集傳感器同變送器為一體，直接測量各種工業過程中，-200~1600℃范圍內的液體、蒸汽和氣體介質的溫度，將溫度轉變成與熱電偶、熱電阻電信號成正比的4~20mA統一輸出信號，送顯示、記錄調節儀表或計算機。作為新一代的溫度變送器，BL-W102一體化熱電偶(阻)溫度變送器可廣泛用于冶金、石油、化工、電力、輕工、紡織、食品、國防及科研等各部門。
一體化溫度變送器的變送器部件是小型化的，可安裝于熱電偶熱電阻的接線內，成為一體化溫度變送器。 作為一體化溫度變送器在工業現場直接輸出4~20mA信號，這樣既省去昂貴的補償導線，又提高了信號長距離傳送過程中的抗干擾能力。 變送器部件精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠。而且由于采用硅橡膠密封結構，變送器耐震、耐濕，適宜于惡劣現場環境中使用。
（1）、熱電阻
|
熱電阻類別 |
測溫范圍 |
精度等級 |
允許偏差 |
|
Cu |
-50～+100 |
|
±(0.30+0.006)ltl |
|
Pt |
-200～+500 |
A級 |
±(0.15+0.002)ltl |
|
B級 |
±(0.30+0.005)ltl |
注：表中t為被測溫度的絕對值，℃。
（2）、熱電偶
|
分度號 |
允差等級 |
|||
|
Ⅰ |
Ⅱ |
|||
|
允差值 |
測溫范圍℃ |
允差值 |
測溫范圍℃ |
|
|
K |
±1.5℃ |
-40～+375 |
±2.5℃ |
-40～+333 |
|
±0.004|t| |
375～1000 |
±0.0075|t| |
333～1200 |
|
|
E |
±1.5℃ |
-40～+375 |
±2.5℃ |
-40～+333 |
|
±0.004|t| |
375～800 |
±0.0075|t| |
333～900 |
|
|
S |
±1℃ |
0～+1100 |
±1.5℃ |
0～600 |
|
±[1+0.003(t-1100)] |
1100～1600 |
±0.0025|t| |
600～1600 |
|
|
B |
― |
― |
― |
― |
|
― |
― |
±0.0025|t| |
600～1700 |
|
注：t為實際溫度，允許可用溫度度數表示，也可用實際溫度的百分?jǐn)?shù)表示，取其大者。
|
（一體化溫度變送器）儀表種類 |
（一體化溫度變送器）說明 |
||||||||||
|
BL-W102 |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
感溫元件類型 |
Z |
|
|
|
|
|
|
|
|
|
熱電阻 |
|
R |
熱電偶 |
||||||||||
|
感溫元件材質 |
P1 |
Pt100 |
|||||||||
|
P2 |
Pt1000 |
||||||||||
|
K |
K型熱電偶（鎳鉻－鎳硅） |
||||||||||
|
E |
E型熱電偶（鎳鉻－康銅） |
||||||||||
|
S |
S型熱電偶（鉑銠10－鉑） |
||||||||||
|
B |
B型熱電偶（鉑銠30－鉑銠6） |
||||||||||
|
儀表類型 |
O |
裝配型 |
|||||||||
|
K |
鎧裝型 |
||||||||||
|
M |
耐磨型 |
||||||||||
|
H |
衛生型 |
||||||||||
|
結構形式 |
S |
單只式 |
|||||||||
|
T |
雙只式 |
||||||||||
|
精度等級 |
1 |
0.1FS |
|||||||||
|
2 |
0.2FS |
||||||||||
|
5 |
0.5FS |
||||||||||
|
輸出形式 |
1 |
4~20mA |
|||||||||
|
3 |
0~5V |
||||||||||
|
6 |
4~20mA+現場顯示 |
||||||||||
|
連接方式 |
02 |
固定螺紋式 |
|||||||||
|
03 |
活動卡套螺紋式 |
||||||||||
|
04 |
固定法蘭式 |
||||||||||
|
05 |
活動卡套法蘭式 |
||||||||||
|
冷端形式 |
3 |
防水接線盒式 |
|||||||||
|
4 |
防爆接線盒式 |
||||||||||
|
保護管直徑 |
金屬保護管 |
M0 |
φ16 |
||||||||
|
M2 |
φ10 |
||||||||||
|
M4 |
φ12 |
||||||||||
|
非金屬保護管 |
N1 |
φ25（雙層） |
|||||||||
|
N3 |
φ33（雙層或三層） |
||||||||||
|
其他 |
O5 |
其他直徑（用戶指定） |
|||||||||
|
插入深度 |
-XXX |
長度（用戶指定） |
|||||||||
