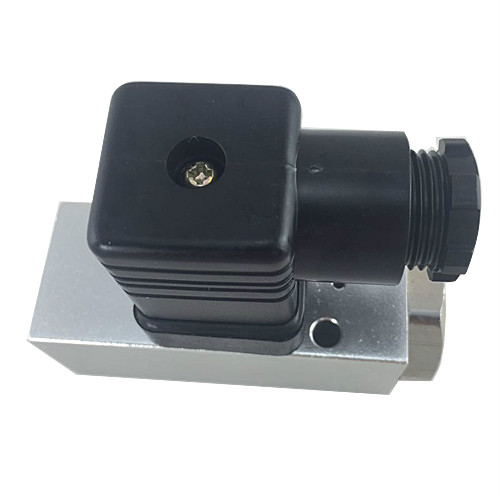

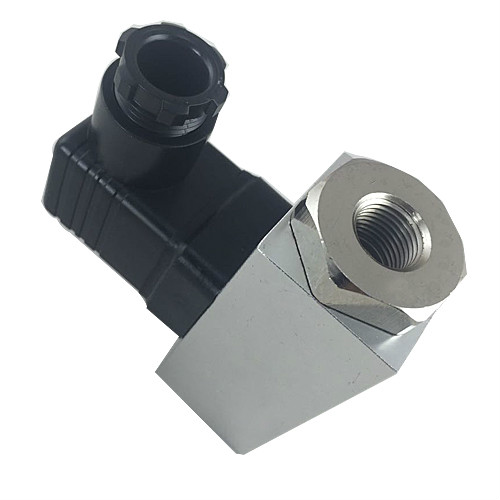

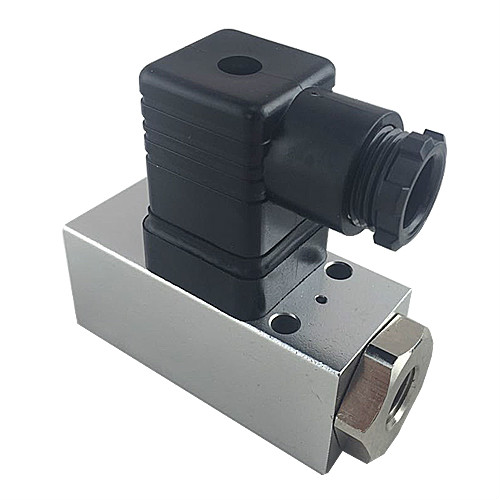

小巧型壓力開關
應用領域：
產品特點：可用于空氣、氣體等中性氣體和水、液壓油、輕燃油、潤滑油及其他對壓力傳感器材料無腐蝕作用的液體介質。
- 1、機械式開關，無需供電，使用簡單；
- 2、有常開常閉觸點；
- 3、壓力報警點可調
- 4、結構緊湊、體積小且抗震性能好；
- 5、使用方便，工作穩定，機械壽命長
小巧型壓力控制器采用膜片式(BL-Y18A,BL-Y18C)或者無泄漏活塞式(BL-Y18B)傳感器兩種形式，可用于空氣、氣體等中性氣體和水、液壓油、輕燃油、潤滑油及其他對壓力傳感器材料無腐蝕作用的液體介質。控制器的設定值可調，調節范圍分別為-0.1-1.6MPa （BL-Y18A系列），0.5-40MPa （BL-Y18B系列）和0.02-3Mpa（BL-Y18C系列）。
當系統內壓力高于或低于額定的安全壓力時,小巧型壓力控制器-感應器內碟片瞬時發生移動,通過連接導桿推動開關接頭接通或斷開,當壓力降至或升額定的恢復值時,碟片瞬時復位,開關自動復位,或者簡單的說是當被測壓力超過額定值時,彈性元件的自由端產生位移,直接或經過比較后推動開關元件,改變開關元件的通斷狀態,達到控制被測壓力的目的。小巧型壓力控制器采用的彈性元件有單圈彈簧管、膜片、膜盒及波紋管等。
1.儀表參數
| 工作粘度 |
＜1*10-3m2/s |
|
開關元件 |
微動開關 |
|
外殼防護等級 |
IP54（BL-Y18A,BL-Y18B系列） |
|
環境溫度 |
-25~55℃ |
|
介質溫度 |
-25~80℃ |
|
最大允許壓力（Mpa） |
8（BL-Y18A系列）/40（BL-Y18B系列） |
|
抗震性能 |
Max 100m/s2 |
|
重復性誤差 |
≤2.5%（BL-Y18A,BL-Y18B系列） |
|
≤1.5%（BL-Y18C系列） |
|
|
觸點容量 |
AC 220V 6A(阻性) |
|
（小巧型壓力控制器）型 號 |
（小巧型壓力控制器）說 明 |
|||
|
BL-Y18- |
-□ |
/□ |
/□ |
|
|
儀表類型 |
A |
|
|
膜片式傳感器 |
|
B |
無泄漏活塞式傳感器 |
|||
|
C |
膜片式傳感器 |
|||
|
設定值調節范圍 |
01 |
設定值調節范圍參照設定值參照表 |
||
|
02 |
設定值調節范圍參照設定值參照表 |
|||
|
03 |
設定值調節范圍參照設定值參照表 |
|||
|
04 |
設定值調節范圍參照設定值參照表 |
|||
|
連接方式 |
G |
G1/4內螺紋 |
||
